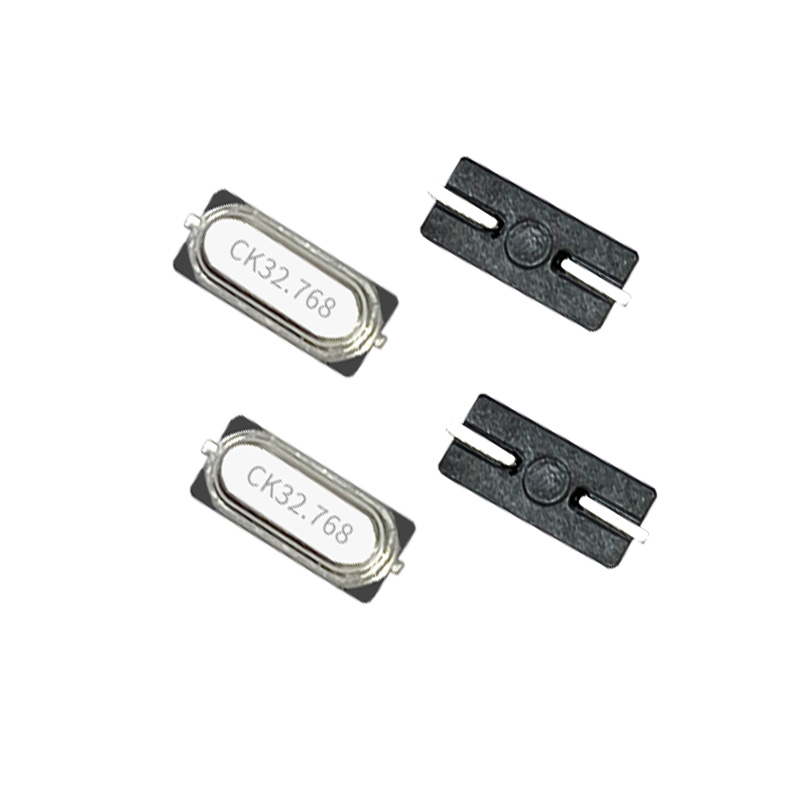

客戶在選擇32.768kHz晶振時,匹配電容是業務需要很客戶多次溝通的主要原因,主要取決于晶振本身的負載電容pf值和電路中的雜散電容值.深圳市科琪科技有限公司專注生產石英晶振15余年,
我司銷售工程師給大家介紹以下是 32.768khz晶振的匹配電容關鍵步驟和計算方法：
   1. 核心參數：晶振的本身的負載電容值,負載電容是晶振設計工作在特定頻率所需的外部總電容值.
  常見的32.768kHz晶振負載電容值有:12.5pF(95%客戶用這個電容）其他就是6pF, 7pF, 9pF, 15PF.
   2. 計算公式,外部需要并聯的總電容計算公式如下：
     CL=((C1 x C2) / (C1 + C2)) + Cs，其中Cs是電路的雜散電容
晶振CL規格書中標明的負載電容值（目標值),需要選擇的外部匹配電容值（C1和C2通常設計為相等）
MCU/振蕩器芯片內部的輸入/輸出電容（通常約3-5pF),PCB走線、焊盤、過孔等引入的寄生電容（通常約1-3pF）

   深圳市科琪科技有限公司銷售工程師給您們總結步驟
1.  查晶振規格書，確定其負載電容值CL（如12.5pF）。
2.  估算電路雜散電容值Cs（通常取5pF）。
3.  計算C1 ≈ 2 * (CL< - CS)如2 * (12.5 - 5) = 15pF）。
4. 優化PCB布局，減小雜散電容并提高穩定性
5.重要注意事項：電容本身的容差,并聯電阻和串聯電阻，對精度要求極高建議選擇可調電容.
