什么是石英晶體振蕩器

作者: 科琪晶振 編輯: 科琪晶振 來源: 科琪 發布日期: 2020.09.13
信息摘要:
 石英晶體振蕩器和石英晶體諧振器統稱為晶振,石英晶體諧振器一般是指無源晶振,無源晶振則叫做crystal(晶體),石英晶體振蕩器一般是指有源…

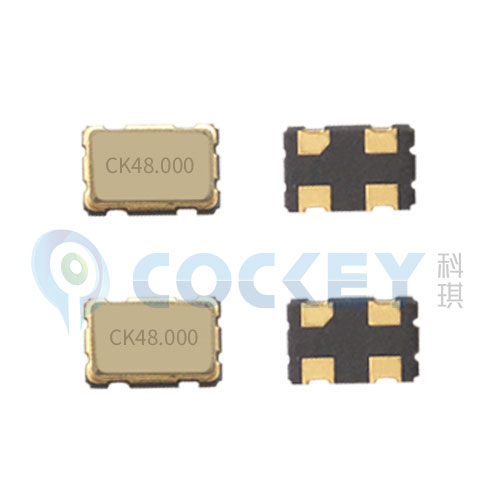

石英晶體振蕩器和石英晶體諧振器統稱為晶振,石英晶體諧振器一般是指無源晶振,無源晶振則叫做crystal(晶體),石英晶體振蕩器一般是指有源晶振,而有源晶振則叫做oscillator(振蕩器), 石英晶體振蕩器的封裝型號主要有:OSC5070,OSC5032,OSC3225,OSC2520,OSC2016這5種,插件石英晶體振蕩器主要有全尺寸24*12MM,半尺寸12*12MM,目前市面上使用越來越少;其中OSC3225這一種體積目前運用最為廣泛.

03

         石英晶體振蕩器主要用途,它一般有4只引腳,是一個完整的振蕩器,其中除了石英晶體外,還有晶體管和IC,石英晶片之所以能當為振蕩器使用,是基于它的壓電效應:在晶片的兩個極上加一電場,會使晶體產生機械變形;在石英晶片上加上交變電壓,晶體就會產生機械振動,同時機械變形振動又會產生交變電場,雖然這種交變電場的電壓極其微弱,但其振動頻率是十分穩定的。當外加交變電壓的頻率與晶片的固有頻率(由晶片的尺寸和形狀決定)相等時,機械振動的幅度將急劇增加,這種現象稱為“壓電諧振”。石英晶體振蕩器型號眾多,而且每一種型號的引腳定義都有所不同,接法也不同,下面我介紹一下石英晶體振蕩器的腳位方便大家:有個點標記的為1腳,按逆時針(管腳向下)分別為2、3、4。通常的用法:一腳懸空,二腳接地,三腳接輸出,四腳接電壓。

48

       石英晶體振蕩器主要參數:
 1.電壓,是否帶電壓是區分有源晶振和無源晶振最大的區別,帶電壓就是有源晶振,石英晶片之所以能當為振蕩器使用,是基于它的壓電效應:在晶片的兩個極上加一電場,會使晶體產生機械變形;在石英晶片上加上交變電壓,晶體就會產生機械振動,同時機械變形振動又會產生交變電場,雖然這種交變電場的電壓極其微弱,但其振動頻率是十分穩定,常用電壓:1.8V/2.8V/3.3V/5.0V.
 2.頻差,有源晶振是個集成電路,給它供電就會形成一個壓電電路,輸出頻率給電路,一般頻率誤差要求20PPM/30PPM.
 3.波形,一般有正弦波和方波,目前普遍用到正弦波的.
      小編今天告訴大家什么是石英晶體振蕩器,希望能把幫到大家.
